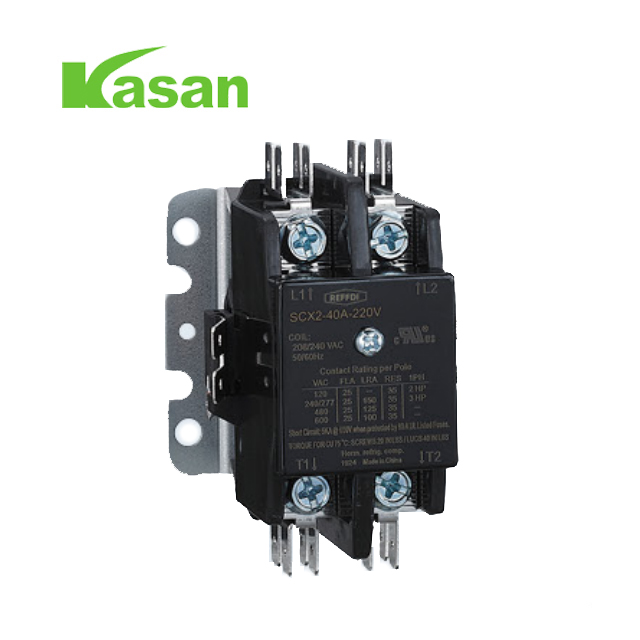

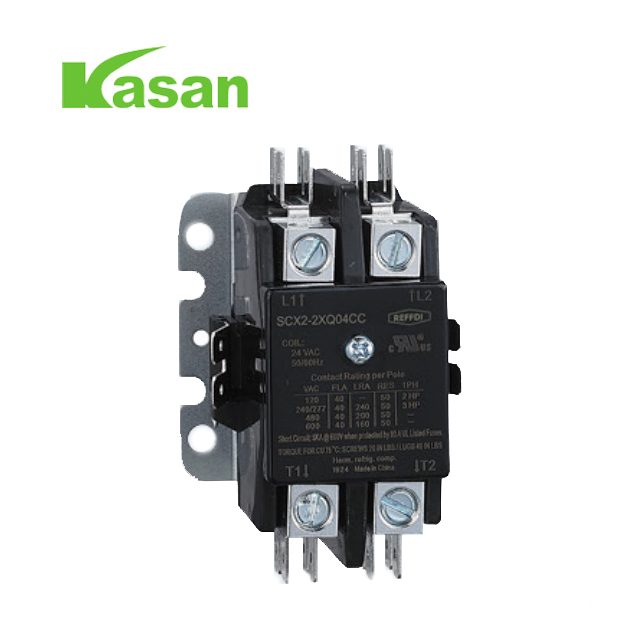

2 قطب کنٹیکٹر 24v کنڈلی ڈیفینیٹ پرپز کونٹیکٹر ایئر کنڈیشنگ AC کانٹیکٹر

درخواست کی حد

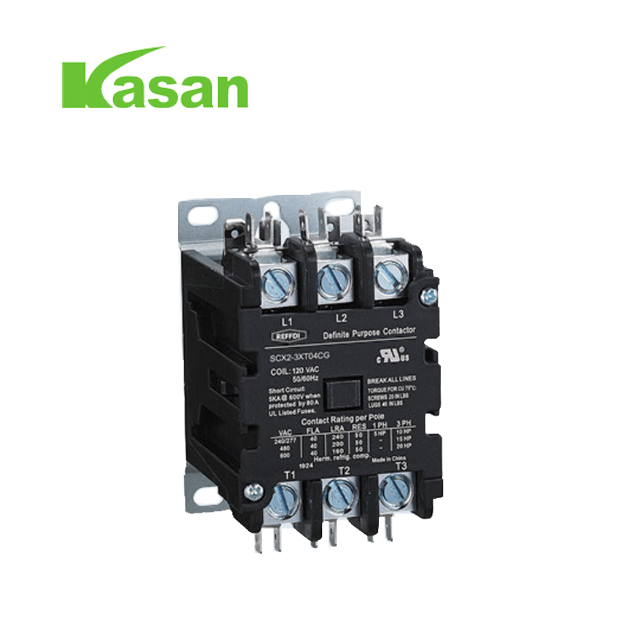

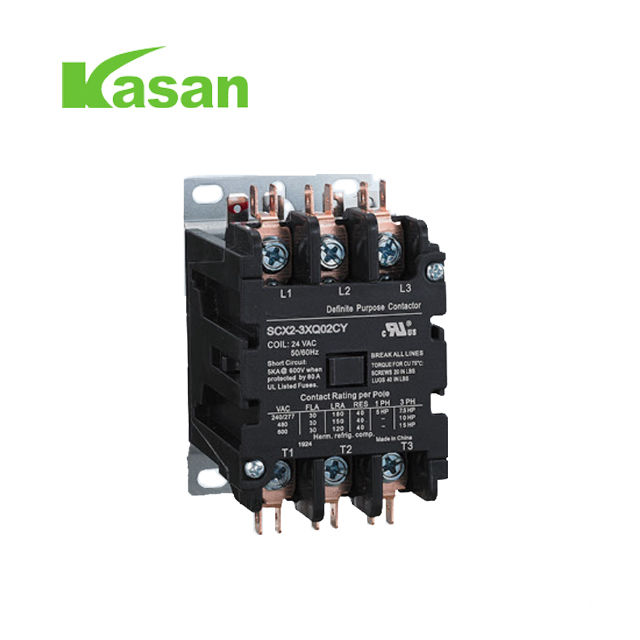

SCX2 سیریز Definite Purpose Contactors تجارتی ایپلی کیشنز کے لیے موزوں ہیں جن میں ایئر کنڈیشنر، ریفریجریشن، مزاحمتی حرارتی نظام شامل ہیں۔ لائٹنگ اور بہت سی دوسری تنصیبات جہاں کم قیمت، اعلیٰ کارکردگی کا رابطہ کار درکار ہے۔ یہ آلات لچک پیش کرتے ہیں اور ان کو پورا کرنے یا اس سے زیادہ کرنے کے لیے ڈیزائن کیا گیا ہے۔

الیکٹریکل اور مکینیکل ضروریات جیسا کہ UL/CSA کے Definite Purpose Contactors اسٹینڈرڈ کے ذریعے بیان کیا گیا ہے۔

برقی رابطہ کی درجہ بندی: 20A-90A

برقی کنڈلی کی درجہ بندی: 24-60oV

زندگی کی درجہ بندی، 100,000 اور 250,000 سائیکل کے اختیارات۔

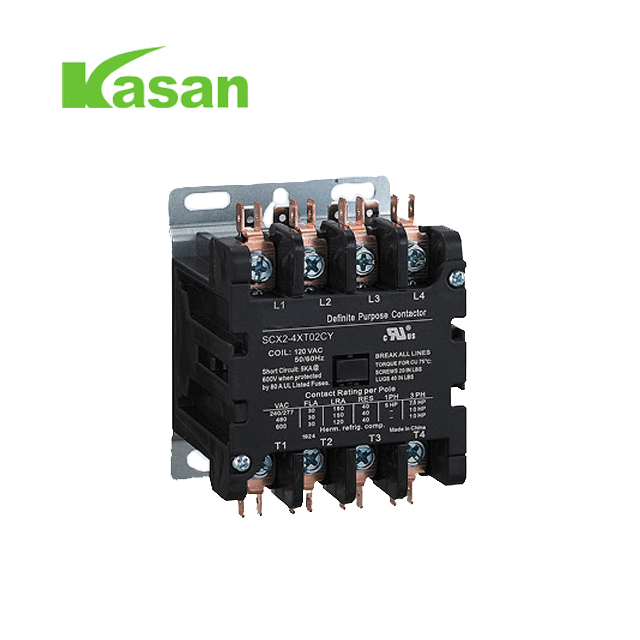

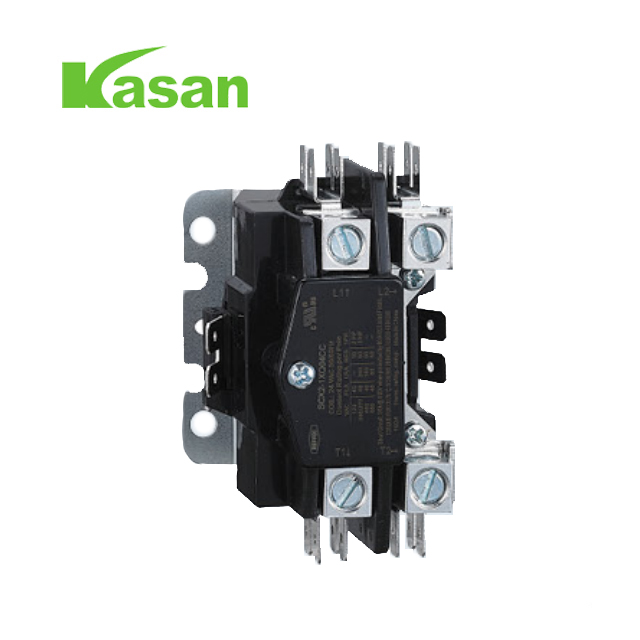

اختیارات: 1,2,3,4 قطب 24,120,240 اور 480 VAC کنڈلیوں کے برقی ریٹنگ سکرو کی وسیع رینج میں فٹ بیٹھتا ہے،

باکس یا پریشر پلیٹ کنکشن NEMA بڑھتے ہوئے بیس.

NO/NC اینڈ سوئچ کٹس۔

ٹیرنیشن 10-32 کروڑ 20، 25 اور 30 ​​FLA ماڈلز

Box Lug-40, 50, 60,75 اور 90 FLA ماڈلز

درجہ حرارت کی حد: - 40 ° F سے + 150 ° F/- 40 ° Cto + 65 ° C

تبصرہ:

1. مخصوص طول و عرض کے بغیر وائرنگ کنیکٹر کی رواداری 0.2mm.2 کے مطابق ہو گی۔ ریٹیڈ کرنٹ 20-40FLA 182 پولز پروڈکٹس کے لیے مین سرکٹ سکرو لاکنگ ٹارک: SCREWS 22 IN-LBS/LUGS 40 IN-LBSWMain کرنٹ کرنٹ کے لیے 20-40FLA 384 پولز اور 50-60FLA پروڈکٹس: 50 IN-LBS مین سرکٹ سکرو لاکنگ ٹارک موجودہ 75-90FLA پروڈکٹس کے لیے: 50 IN-LBS

معاون ماڈیول سکرو لاکنگ ٹارک: 10 IN-LBSCoil اسکرو لاکنگ ٹارک موجودہ 20-90FLA پروڈکٹس کے لیے: 10 IN-LBS3۔ فوری کنیکٹ ساکٹ ٹرمینل کو IEC60760 معیار کے مطابق ہونا چاہیے اور ٹرمینل داخل کرنے اور استعمال کیے جانے، داخل کرنے کے درمیان قابل اعتماد کنکشن کو یقینی بنانا چاہیے۔
